法蘭式襯氟蝶閥
法蘭式襯氟蝶閥
公稱口徑：DN15~400mm
公稱壓力：0.6~4.0MPa
主要材料：鑄鐵、鑄鋼、不銹鋼、襯F46、F3
驅動方式：手動、蝸輪傳動、電動、氣動
適用介質：水、油品、蒸汽
一、D341F襯氟蝶閥概述
蝶閥是用隨閥桿一起轉動的蝶板作啟閉件,用以實現閥門的開啟、關閉與調節。蝶閥在管路中除了起節斷和截流用外，近年來已經把密封性能作為評價的主要指標，受到市場青睞。另外，蝶閥還有體積小、重量輕、結構簡單等優點，與同參數閘閥比較，平均減輕重量達30～50%，蝶板旋轉90°即可實現啟、閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。

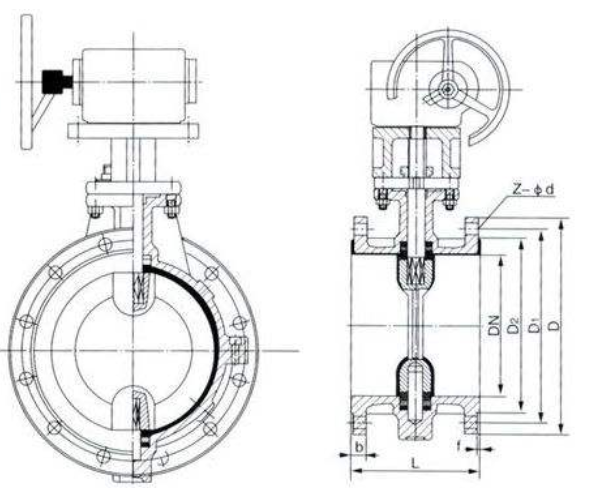

二、D341F襯氟蝶閥結構特點
1、中線蝶閥為整個蝶板與閥座在360°圓周內同心（中線）,具有雙向密封功能,壓力,流量可自由調節；
2、四級加載彈性密封，絕對保證了閥門內、外的零泄漏；
a、軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈；
b、軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
c、軸的徑向采用O型圈與金屬墊的組合；
d、閥座鑲在有彈性條的閥體的槽內；
3、采用可調彈性彈子定位。定位準確，結構簡單。
三、D341F襯氟蝶閥基本型號
手動 | DA41F/P 半襯 | 蝸輪傳動 | DA341F/P 半襯 |
DA41F3 全襯里 | DA341F3 全襯里 | ||
DA41F4 全襯里 | DA341F4 全襯里 | ||
DA41F46 全襯里 | DA341F46 全襯里 | ||
氣動 | DA641F/P 半襯 | 電動 | DA941F/P 半襯 |
DA641F3 全襯里 | DA941F3 全襯里 | ||
DA641F4 全襯里 | DA941F4 全襯里 | ||
DA641F46 全襯里 | DA941F46 全襯里 |
四、D341F襯氟蝶閥零件材料
零件名稱 | 材料 |
上下閥體 | 鑄鐵、鑄鋼、不銹鋼、襯F46、F3 |
閥座 | 鑄鋼 |
帶桿蝶板 | 鑄鋼、不銹鋼、襯F46、F3 |
填料 | F4 |
襯墊 | 硅橡膠 |
蝸輪手柄 | 球墨鑄鐵 |
